کنترلر تعصب تعدیل کننده تعدیل کننده MZM با دقت بالا کنترل کننده تعصب خودکار
نشان
• کنترل ولتاژ تعصب در اوج/تهی/Q+/Q−
• کنترل ولتاژ تعصب در نقطه دلخواه
• کنترل فوق العاده دقیق: حداکثر نسبت انقراض 50db در حالت تهی ؛
± 0.5 درجه دقت در حالت های q+ و q−
• دامنه پایین Dither:
0.1 ٪ Vπ در حالت تهی و حالت اوج
2 ٪ Vπ در حالت Q+ و حالت Q−
• ثبات بالا: با اجرای کاملاً دیجیتالی
• مشخصات پایین: 40 میلی متر (W) × 30 میلی متر (D) × 10 میلی متر (H)
• استفاده آسان: عملیات دستی با مینی بلوز ؛
عملیات انعطاف پذیر OEM از طریق MCU UART2
• دو حالت مختلف برای تأمین ولتاژ تعصب: کنترل تعصب Automatic
ب. ولتاژ تعصب تعریف شده کاربر
کاربرد
• LINBO3 و سایر تعدیل کننده های MZ
• NRZ دیجیتال ، RZ
• برنامه های پالس
• سیستم پراکندگی بریلوین و سایر سنسورهای نوری
• فرستنده CATV
عمل
شکل 1. سرکوب حامل
شکل 2. نسل پالس
شکل 3 قدرت حداکثر تعدیل کننده
شکل 4. حداقل قدرت تعدیل کننده
نسبت انقراض ماکسیم
در این آزمایش ، هیچ سیگنال RF به سیستم اعمال نشده است. DC Extinciton خالص اندازه گیری شده است.
1. شکل 5 قدرت نوری خروجی تعدیل کننده را نشان می دهد ، هنگامی که تعدیل کننده در نقطه اوج کنترل می شود. این نمودار 3.71dbm را نشان می دهد.
2. شکل 6 قدرت نوری خروجی تعدیل کننده را نشان می دهد ، هنگامی که تعدیل کننده در نقطه تهی کنترل می شود. این نمودار -46.73dbm را نشان می دهد. در آزمایش واقعی ، مقدار در حدود -47dbm متفاوت است. و -46.73 یک مقدار پایدار است.
3. بنابراین ، نسبت انقراض DC پایدار اندازه گیری شده 50.4dB است.
مورد نیاز برای نسبت انقراض بالا
1. تعدیل کننده سیستم باید نسبت انقراض بالایی داشته باشد. مشخصه تعدیل کننده سیستم تصمیم می گیرد که حداکثر نسبت انقراض حاصل شود.
2. قطبش نور ورودی تعدیل کننده باید از آن مراقبت شود. تعدیل کننده ها به قطبش حساس هستند. قطبش مناسب می تواند نسبت انقراض بیش از 10dB را بهبود بخشد. در آزمایشات آزمایشگاهی ، معمولاً یک کنترل کننده قطبش مورد نیاز است.
3 کنترل کننده تعصب مناسب. در آزمایش نسبت انقراض DC ما ، نسبت انقراض 50.4dB به دست آمده است. در حالی که برگه برگه Modulator فقط 40db را لیست می کند. دلیل این پیشرفت این است که برخی از تعدیل کننده ها خیلی سریع حرکت می کنند. کنترل کننده های تعصب Rofea R-BC-Any ولتاژ تعصب را هر 1 ثانیه به روز می کنند تا از پاسخ سریع پیگیری اطمینان حاصل شود.
مشخصات
| پارامتر | حداقل | تایپ کردن | حداکثر | واحد | شرایط |
| عملکرد کنترل | |||||
| نسبت انقراض | mer 1 | 50 | dB | ||
| CSO2 | −55 | 65 - | 70 - | DBC | دامنه Dither: 2 ٪ Vπ |
| زمان استابیتیزاسیون | 4 | s | نقاط ردیابی: تهی و قله | ||
| 10 | نقاط ردیابی: Q+ & Q- | ||||
| برق | |||||
| ولتاژ قدرت مثبت | +14.5 | +15 | +15.5 | V | |
| جریان قدرت مثبت | 20 | 30 | mA | ||
| ولتاژ قدرت منفی | -15.5 | -15 | -14.5 | V | |
| جریان قدرت منفی | 2 | 4 | mA | ||
| دامنه ولتاژ خروجی | -9.57 | +9.85 | V | ||
| دقت ولتاژ خروجی | 346 | μV | |||
| فرکانس مبهم | 999.95 | 1000 | 1000.05 | Hz | نسخه: سیگنال 1 کیلو هرتز |
| دامنه | 0.1 ٪ Vπ | V | نقاط ردیابی: تهی و قله | ||
| 2 ٪ vπ | نقاط ردیابی: Q+ & Q- | ||||
| نوری | |||||
| ورودی نوری 3 | -30 | -5 | DBM | ||
| طول موج ورودی | 780 | 2000 | nm | ||
1. MER به نسبت انقراض تعدیل کننده اشاره دارد. نسبت انقراض به دست آمده به طور معمول نسبت انقراض تعدیل کننده مشخص شده در داده های تعدیل کننده است.
2. CSO به مرتبه دوم کامپوزیت اشاره دارد. برای اندازه گیری صحیح CSO ، کیفیت خطی سیگنال RF ، تعدیل کننده ها و گیرنده ها تضمین می شود. علاوه بر این ، خوانش های سیستم CSO ممکن است هنگام کار در فرکانس های مختلف RF متفاوت باشد.
لطفاً توجه داشته باشید که قدرت نوری ورودی با قدرت نوری در نقطه تعصب انتخاب شده مطابقت ندارد. این به حداکثر توان نوری اشاره دارد که تعدیل کننده می تواند هنگامی که ولتاژ تعصب از −Vπ تا +Vπ متغیر است ، به کنترل کننده صادر کند.

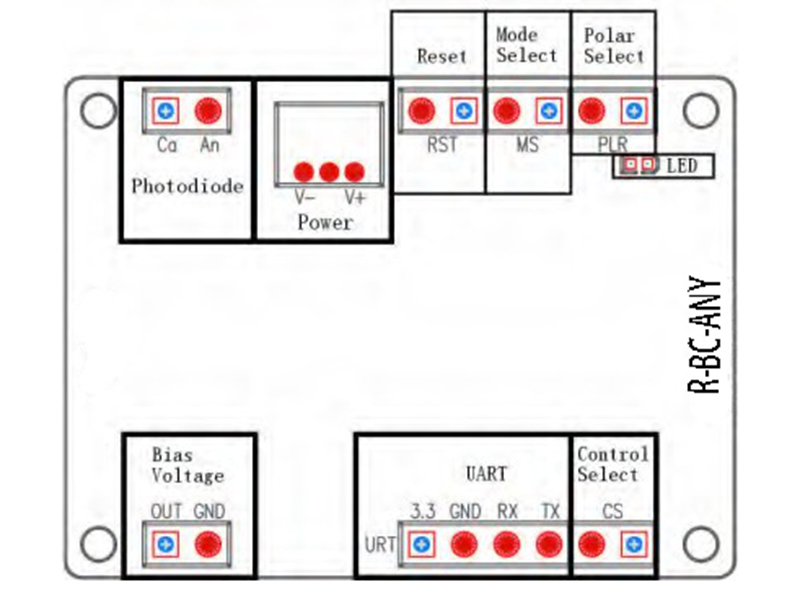

رابط کاربری
شکل 5 مجمع
| گروه | عمل | توضیح |
| فوتودیود 1 | PD: کاتد Photodiode MZM را وصل کنید | بازخورد نوری را ارائه دهید |
| GND: آند Photodiode MZM را وصل کنید | ||
| قدرت | منبع تغذیه برای کنترل کننده تعصب | V-: الکترود منفی را به هم متصل می کند |
| V+: الکترود مثبت را به هم متصل می کند | ||
| پروب میانی: الکترود زمین را به هم وصل می کند | ||
| بازپا | بلوز را وارد کنید و بعد از 1 ثانیه بیرون بکشید | کنترل کننده را دوباره تنظیم کنید |
| حالت را انتخاب کنید | بلوز را درج یا بیرون بکشید | بدون بلوز: حالت تهی ؛ با بلوز: حالت چهار |
| Polar Select2 | بلوز را درج یا بیرون بکشید | بدون بلوز: قطبی مثبت ؛ با بلوز: قطبی منفی |
| ولتاژ تعصب | با درگاه ولتاژ تعصب MZM ارتباط برقرار کنید | خارج و GND ولتاژ تعصب را برای تعدیل کننده ارائه می دهد |
| رهبری منجر به | به طور مداوم روشن | کار در حالت پایدار |
| هر 0.2 ثانیه خاموش یا خاموش | پردازش داده ها و جستجوی نقطه کنترل | |
| هر 1s خاموش یا خاموش | قدرت نوری ورودی بسیار ضعیف است | |
| هر 3 ثانیه خاموش یا خاموش | قدرت نوری ورودی خیلی قوی است | |
| اورت | کنترل کننده را از طریق UART کار کنید | 3.3: ولتاژ مرجع 3.3 ولت |
| GND: زمین | ||
| Rx: دریافت کنترلر | ||
| TX: انتقال کنترلر | ||
| کنترل را انتخاب کنید | بلوز را درج یا بیرون بکشید | بدون بلوز: کنترل جامپر ؛ با بلوز: کنترل UART |
1. برخی از تعدیل کننده های MZ دارای فوتودیودهای داخلی هستند. تنظیمات کنترلر باید بین استفاده از Photodiode Controller یا استفاده از Photodiode داخلی Modulator انتخاب شود. توصیه می شود به دو دلیل از Photodiode Controller برای آزمایش های آزمایشگاهی استفاده کنید. در مرحله اول ، Photodiode Controller کیفیت را تضمین کرده است. ثانیاً ، تنظیم اهداف نور ورودی ساده تر است. توجه: در صورت استفاده از فوتودودود داخلی Modulator ، لطفاً اطمینان حاصل کنید که جریان خروجی فوتودیود کاملاً متناسب با توان ورودی است.
2. از پین قطبی برای تغییر نقطه کنترل بین اوج و تهی در حالت کنترل تهی (تعیین شده توسط حالت انتخاب پین) یا Quad+ استفاده می شود.
و Quad- در حالت کنترل چهار. اگر بلوز پین قطبی درج نشده باشد ، نقطه کنترل در حالت تهی یا Quad+ در حالت Quad NULL خواهد بود. دامنه سیستم RF نیز بر نقطه کنترل تأثیر خواهد گذاشت. هنگامی که هیچ سیگنال RF یا دامنه سیگنال RF وجود ندارد ، کنترلر قادر به قفل کردن نقطه کار برای تصحیح نقطه ای است که توسط MS و PLR Jumper انتخاب شده است. هنگامی که دامنه سیگنال RF از آستانه خاصی فراتر رود ، قطبی سیستم تغییر خواهد کرد ، در این حالت ، هدر PLR باید در حالت مخالف باشد ، یعنی اگر در صورت قرار دادن یا بیرون کشیده شود ، بلوز باید درج شود.
کاربرد معمولی
کنترلر آسان برای استفاده است.
مرحله 1 1 ٪ پورت کوپلر را به فتودودیود کنترلر وصل کنید.
مرحله 2 خروجی ولتاژ تعصب کنترلر (از طریق SMA یا هدر 2 پین 2.54 میلی متر) را به درگاه تعصب تعدیل کننده وصل کنید.
مرحله 3 کنترلر را با ولتاژهای +15 ولت و -15 ولت DC ارائه دهید.
مرحله 4 کنترلر را تنظیم مجدد کنید و شروع به کار خواهد کرد.
توجه داشته باشید لطفاً اطمینان حاصل کنید که سیگنال RF کل سیستم قبل از تنظیم مجدد کنترلر روشن است.
