کنترل‌کننده بایاس مدولاتور IQ فوق‌العاده جمع و جور، کنترل‌کننده بایاس خودکار

شرح مختصر:

کنترل‌کننده بایاس مدولاتور Rofea به طور ویژه برای مدولاتورهای Mach-Zehnder طراحی شده است تا حالت عملکرد پایدار را در محیط‌های عملیاتی مختلف تضمین کند. این کنترل‌کننده بر اساس روش پردازش سیگنال کاملاً دیجیتالی خود، می‌تواند عملکرد فوق‌العاده پایداری را ارائه دهد.

کنترل‌کننده یک سیگنال دیتر با فرکانس پایین و دامنه کم را به همراه ولتاژ بایاس به مدولاتور تزریق می‌کند. به خواندن خروجی از مدولاتور ادامه می‌دهد و وضعیت ولتاژ بایاس و خطای مربوطه را تعیین می‌کند. پس از آن، یک ولتاژ بایاس جدید مطابق با اندازه‌گیری قبلی اعمال می‌شود. به این ترتیب، مدولاتور تحت ولتاژ بایاس مناسب کار می‌کند.


جزئیات محصول

شرکت Rofea Optoelectronics محصولات مدولاتورهای نوری و فوتونیکی الکترواپتیکی ارائه می‌دهد.

برچسب‌های محصول

ویژگی

•سه بایاس برای مدولاتورهای IQ ارائه می‌دهد. فرمت مدولاسیون مستقل است:
• QPSK، QAM، OFDM، SSB تأیید شده است
• وصل و اجرا:
بدون نیاز به کالیبراسیون دستی، همه چیز خودکار
• بازوهای I و Q: کنترل حالت‌های پیک و نال نسبت خاموشی بالا: حداکثر ۵۰ دسی‌بل
• بازوی P: قابل کنترل روی حالت‌های Q+ و Q- دقت: ± ۲ درجه
• کم ارتفاع: 40 میلی‌متر (عرض) × 28 میلی‌متر (عمق) × 8 میلی‌متر (ارتفاع)
•پایداری بالا: پیاده‌سازی کاملاً دیجیتال، استفاده آسان:
• عملیات دستی با جامپر کوچک عملیات OEM انعطاف‌پذیر از طریق UART2
• دو حالت برای ارائه ولتاژ بایاس: الف. کنترل خودکار بایاس ب. ولتاژ بایاس تعریف شده توسط کاربر

مدولاتور الکترواپتیکی مدولاتور الکترواپتیکی مدولاتور کنترل‌کننده بایاس کنترل‌کننده نقطه بایاس مدولاتور IQ مدولاتور DP-IQ کنترل‌کننده بایاس خودکار

کاربرد

•LiNbO3 و سایر تعدیل‌کننده‌های IQ
• QPSK، QAM، OFDM، SSB و غیره
• انتقال منسجم

عملکرد

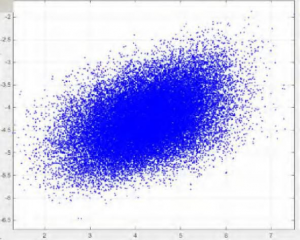

شکل ۱. صورت فلکی (بدون کنترلر)


شکل 2. صورت فلکی QPSK (با کنترلر)

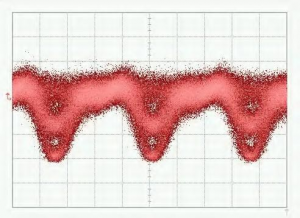

شکل ۳. الگوی QPSK-Eye


شکل ۵. الگوی صورت فلکی ۱۶-QAM


شکل ۴. طیف QPSK


شکل 6. طیف 16-QAM

مشخصات

پارامتر

حداقل

تایپ

مکس

واحد

عملکرد کنترل‌شده
بازوهای I و Q روی آنها کنترل می‌شوندتهی (حداقل) یااوج (حداکثر) نقطه
نسبت انقراض

مر1

50

dB

بازوی P کنترل می‌شودس+(راست) مربع) یاس-( چپ مربع) نقطه
دقت در کواد

2



+2

مدرک2

زمان تثبیت

15

20

25

s

برق
ولتاژ برق مثبت

+۱۴.۵

+۱۵

+۱۵.۵

V

جریان برق مثبت

20



30

mA

ولتاژ برق منفی

-۱۵.۵

-15

-۱۴.۵

V

جریان برق منفی

8



15

mA

محدوده ولتاژ خروجی

-۱۴.۵



+۱۴.۵

V

دامنه دیتر

1%Vπ



V

نوری
توان نوری ورودی3

-30



-8

دی بی ام

طول موج ورودی

۱۱۰۰



۱۶۵۰

nm

۱. MER به نسبت خاموشی مدولاتور اشاره دارد. نسبت خاموشی به‌دست‌آمده معمولاً نسبت خاموشی مدولاتور مشخص‌شده در برگه اطلاعات مدولاتور است.
۲. لطفاً توجه داشته باشید که توان نوری ورودی با توان نوری در نقطه بایاس انتخاب شده مطابقت ندارد. این به حداکثر توان نوری اشاره دارد که مدولاتور می‌تواند در محدوده ولتاژ بایاس از -Vπ تا +Vπ به کنترل‌کننده ارسال کند.

رابط کاربری


شکل 5. مونتاژ

گروه عملیات

توضیح

تنظیم مجدد جامپر را وارد کرده و پس از ۱ ثانیه بیرون بکشید کنترلر را ریست کنید
قدرت منبع تغذیه برای کنترل کننده بایاس V- الکترود منفی منبع تغذیه را متصل می‌کند
V+ الکترود مثبت منبع تغذیه را متصل می‌کند.
پورت میانی به الکترود زمین متصل می‌شود
قطبی1 PLRI: جامپر را وارد یا خارج کنید بدون جامپر: حالت تهی؛ با جامپر: حالت اوج
PLRQ: جامپر را وارد یا خارج کنید بدون جامپر: حالت تهی؛ با جامپر: حالت اوج
PLRP: جامپر را وارد یا خارج کنید بدون جامپر: حالت Q+؛ با جامپر: حالت Q-
ال ای دی دائماً روشن کار در حالت پایدار
روشن-خاموش یا خاموش-روشن هر 0.2 ثانیه پردازش داده‌ها و جستجوی نقطه کنترل
روشن-خاموش یا خاموش-روشن هر ۱ ثانیه قدرت نوری ورودی خیلی ضعیف است
روشن-خاموش یا خاموش-روشن هر ۳ ثانیه قدرت نوری ورودی خیلی زیاد است
پی دی2 اتصال به فوتودیود پورت PD کاتد فوتودیود را متصل می‌کند.
پورت GND آند فوتودیود را متصل می‌کند.
ولتاژهای بایاس In، Ip: ولتاژ بایاس برای بازوی I Ip: سمت مثبت؛ In: سمت منفی یا زمین
Qn، Qp: ولتاژ بایاس برای بازوی Q Qp: قطب مثبت؛ Qn: قطب منفی یا زمین
Pn، Pp: ولتاژ بایاس برای بازوی P Pp: سمت مثبت؛ Pn: سمت منفی یا زمین
یوآرتی کنترل کننده را از طریق UART کنترل کنید ۳.۳: ولتاژ مرجع ۳.۳ ولت
GND: اتصال به زمین
RX: دریافت از کنترلر
TX: انتقال کنترلر

۱- قطبیت به سیگنال RF سیستم بستگی دارد. وقتی هیچ سیگنال RF در سیستم وجود ندارد، قطبیت باید مثبت باشد. وقتی دامنه سیگنال RF از یک سطح مشخص بیشتر باشد، قطبیت از مثبت به منفی تغییر می‌کند. در این زمان، نقطه صفر و نقطه اوج با یکدیگر جابجا می‌شوند. نقطه Q+ و نقطه Q- نیز با یکدیگر جابجا می‌شوند. سوئیچ قطبیت به کاربر امکان می‌دهد قطبیت را تغییر دهد.

مستقیماً بدون تغییر نقاط عملیاتی.

2فقط باید بین استفاده از فتودیود کنترل‌کننده یا استفاده از فتودیود مدولاتور یکی را انتخاب کرد. به دو دلیل توصیه می‌شود برای آزمایش‌های آزمایشگاهی از فتودیود کنترل‌کننده استفاده شود. اولاً، فتودیود کنترل‌کننده کیفیت تضمین‌شده‌ای دارد. ثانیاً، تنظیم شدت نور ورودی آسان‌تر است. در صورت استفاده از فتودیود داخلی مدولاتور، لطفاً مطمئن شوید که جریان خروجی فتودیود کاملاً متناسب با توان ورودی باشد.
