تعدیل کننده الکترو نوری ROF 1550NM AM Series Modulator 20G
نشان
* از دست دادن کم درج
* پهنای باند بالا
* ولتاژ نیمه موج کم
* گزینه سفارشی سازی
کاربرد
⚫ سیستم های ROF
⚫ توزیع کلید کوانتومی
systems سیستم سنجش لیزر
⚫ مدولاسیون باند جانبی
| رگ-اد سریال | رگ-am-07 | رگ-am-08 | رگ-am-10 | رگ-am-13 | رگ-am-15 | |||
| طول موج عملیاتی | 780 نیوتن متر | 850 نیوتن متر | 1064nm | 1310 نیوتن متر | 1550 نیوتن متر | |||
| پهنای باند | 10 گیگاهرتز | 10 گیگاهرتز | 10/20GHz | 2.5 گیگاهرتز | 50GHz | 10 گیگاهرتز | 20 گیگاهرتز | 40 گیگاهرتز |
| از دست دادن | ＜ 5db | ＜ 5db | ＜5db | ＜5db | ＜4DB | |||
| نسبت انقراض dc | ＞20db | ＞20db | ＞20db | ＞20db | ＞20db | |||
| VΠ Rf (1kHz) | ＜ 3 ولت | ＜ 3 ولت | ＜ 4 ولت | <3.5 ولت | ＜6V | <5 ولت | ||
| VΠ bias | ＜3.5V | ＜3.5V | 5 ولت | <5 ولت | <8v | <7 ولت | ||
اطلاعات سفارش
| رگ | AM | XX | XXG | XX | XX | XX |
| نوع： من ---شدتتعدیل کننده | طول موج： 07 --- 780nm 10 --- 1060nm 13 ---1310nm 15 --- 1550nm | پهنای باند： 10 گرمHz 20GHz 40GHz 50GHz
| نظارت بر PD: PD --- با PD | نوع فیبر در خارج： PP---PM/PM
| اتصال نوری： FA --- FC/APC FP --- FC/PC sp ---Cعرفان |
R-AM-15-10G
| پارامتر | نماد | حداقل | تایپ کردن | حداکثر | واحد | ||||
| پارامترهای نوری | |||||||||
| عملیاتیطول موج | l | 1530 | 1550 | 1565 | nm | ||||
| از دست دادن | IL | 4 | 5 | dB | |||||
| از دست دادن بازده نوری | با نام | -45 | dB | ||||||
| سوئیچ نسبت انقراض dc | er@dc | 20 | 23 | 45 | dB | ||||
| نسبت انقراض پویا | در | 13 | dB | ||||||
| فیبر نوری | ورودیبندر | Panda PM Fujikura SM | |||||||
| خروجیبندر | Panda PM Fujikura SM | ||||||||
| رابط فیبر نوری | FC/PC 、 FC/APC یا کاربر برای مشخص کردن | ||||||||
| پارامترهای الکتریکی | |||||||||
| عملیاتیپهنای باند（-3db | S21 | 18 | 20 | GHz | |||||
| ولتاژ نیمه موج VPI | RF | @50kHz |
| 4.5 | 5 | V | |||
| Bایاس | bias |
| 6 | 7 | V | ||||
| برقیalاز دست دادن | S11 | -12 | -10 | dB | |||||
| امپدانس ورودی | RF | ZRF | 50 | W | |||||
| تعصب | Zتعصب | 1M | W | ||||||
| رابط الکتریکی | K(f) | ||||||||
شرایط محدود
| پارامتر | نماد | واحد | حداقل | تایپ کردن | حداکثر |
| قدرت نوری ورودی | Pدر ، حداکثر | DBM | 20 | ||
| Iقدرت RF nput | DBM | 28 | |||
| ولتاژ تعصب | vbias | V | -15 | 15 | |
| عملیاتیدرجه حرارت | بالا | ℃ | -10 | 60 | |
| دمای ذخیره سازی | TST | ℃ | -40 | 85 | |
| رطوبت | RH | % | 5 | 90 |

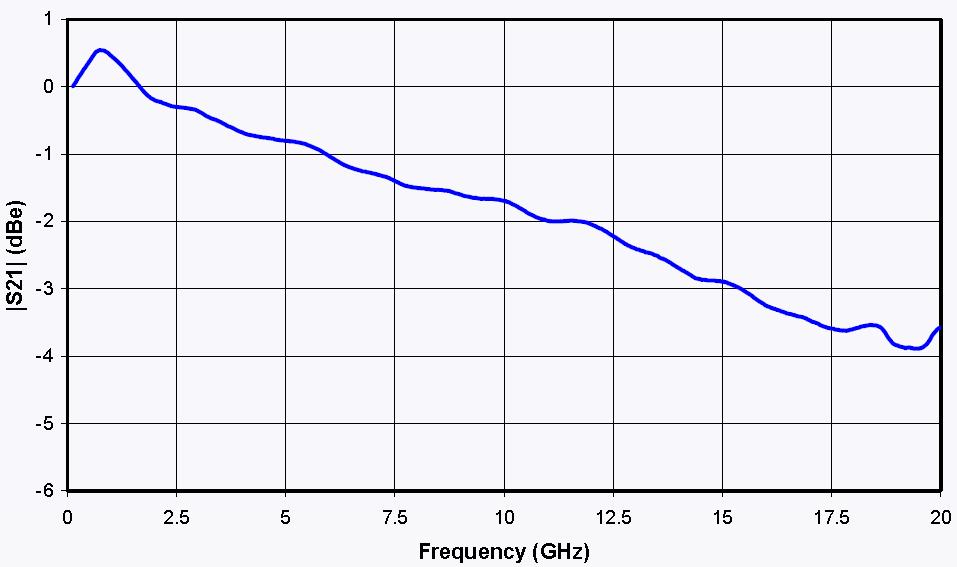

منحنی S21
و منحنی S11
منحنی های S21 و S11
نمودار مکانیکی
| بندر | نماد | یادداشت |
| در | درگاه ورودی نوری | فیبر PM (125μm/250μm) |
| خارج | درگاه خروجی نوری | گزینه PM و SMF |
| RF | درگاه ورودی RF | SMA (f) |
| تعصب | درگاه کنترل تعصب | 1،2 تعصب ، 34-N/C |
Rofea Optoelectronic یک خط محصول از تعدیل کننده های الکترو نوری تجاری ، تعدیل کننده های فاز ، تعدیل کننده شدت ، فوتودکتور ، منابع نور لیزر ، لیزرهای DFB ، تقویت کننده های نوری ، EDFA ، لیزر SLD ، تعدیل QPSK ، لیزر پالس ، ردیاب نور ، نوری نور ، درایور Laser Laser را ارائه می دهد. ، تقویت کننده فیبر نوری ، کنتور برق نوری ، لیزر باند پهن ، لیزر قابل تنظیم ، آشکارساز نوری ، درایور دیود لیزر ، تقویت کننده فیبر. ما همچنین بسیاری از تعدیل کننده های خاص برای سفارشی سازی ، مانند تعدیل کننده های فاز 1*4 ، VPI فوق العاده کم و تعدیل کننده نسبت انقراض فوق العاده بالا ، که در درجه اول در دانشگاه ها و مؤسسات استفاده می شود ، ارائه می دهیم.
امیدوارم محصولات ما برای شما و تحقیقات شما مفید باشند.
